Solution-Serie

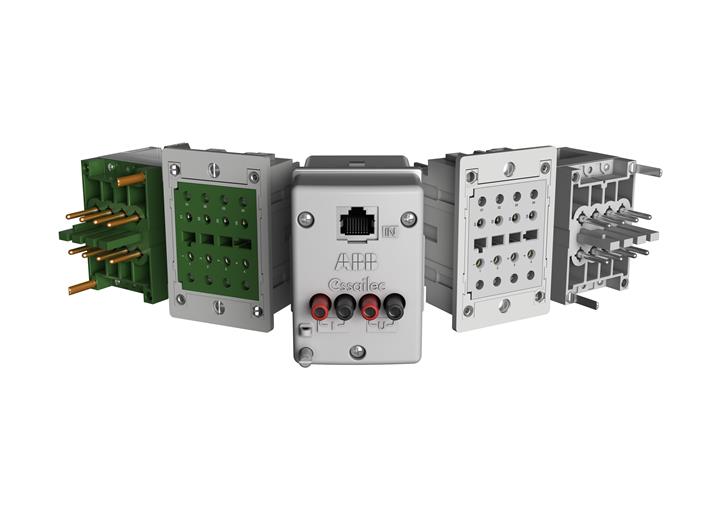

Die ESSAILEC^® Testblöcke wurden speziell auf die Anforderungen von Stromversorgungsunternehmen, an eine sichere und zuverlässige Prüfung von Strom- und Spannungswandler-Schaltkreisen, entwickelt.

• Essailec^® System ermöglicht: Messung, Strom- oder Spannungseinspeisung, Reparatur und Geräteaustausch
• Schutzart IP20
• Verriegelte Schutzabdeckung
• Schrank- und Schalttafelmontage: Unterbau, Rastereinbau, DIN-Schiene
• Verschiedene Anschlusstechniken, Leiteranschluss bis 10 mm² möglich

Die Interfast Systemverkabelung für SPS bietet eine flexible, benutzerfreundliche und intelligente Verdrahtung durch vorkonfektionierte Kabel und Schnittstellenmodule.

• Kompatibel mit sieben verschiedenen SPS-Herstellern und über 600 E/A-Karten
• Interfast MS: Modulares System basierend auf Klemmleisten-Techniken
• Interfast PCB: Standard- oder Kompaktmodule mit Leiterplattenanschlusstechnik
• Funktionen: Durchgangs-, Trenn-, Sicherungs-, Baulemente-, mehrstöckige (bis zu 4 Ebenen) steckbare Reihenklemmen, Relais, Optokoppler
• Kabellängen von 1 bis 5 m, Sonderlängen auf Anfrage

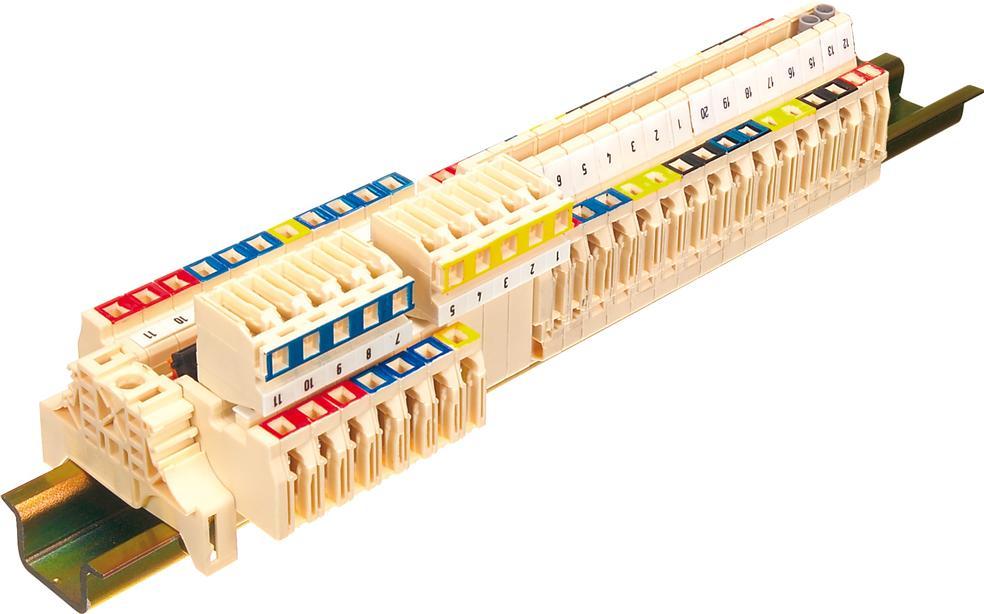

ABBs weltweit anerkanntes Angebot an Reihenklemmen für Bahnanwendungen ist besonders umfangreich und in allen Anschlusstechniken verfügbar.

• Anschlussvermögen: von 0,6 bis 185 mm², von Steuerungs- bis hin zu Potentialverteilungs-Anwendungen
• Anschlusstechniken für Schienenfahrzeuge: ADO System^® (IDC), PI-Federanschluss, Steckverbindung, Bolzen
• Anschlusstechniken für die Bahn: Schraubanschlusstechnik, ADO System^® (IDC), PI-Federanschluss, Bolzen
• Funktionen: Durchgangs-, Trenn-, Sicherungs-, Baulemente- und steckbare Reihenklemmen
• Hohe Brandschutzklasse: I2F2, V0, HL3 R22

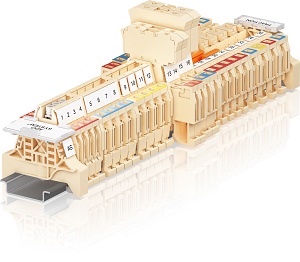

Die auf der Insulation Displacement Connection (IDC)-Technik basierenden ADO System^® Reihenklemmen erhöhen die Produktivität und stehen für einen sicheren und zuverlässigen Anschluss.

• Anschlussvermögen von 0,22 bis 4 mm² (24 bis 12 AWG)
• Anschlusstechniken: ADO^®/Schraubanschluss- und ADO^®/ADO^®-Reihenklemmen
• Funktionen: Durchgangs-, Schutzleiter-, Trenn-, Sicherungs-, Miniatur-, Sensoren/Aktoren-, Bauelementeträger- und steckbare-Reihenklemmen
• Wartungsfreie Verbindung ohne Schrauben

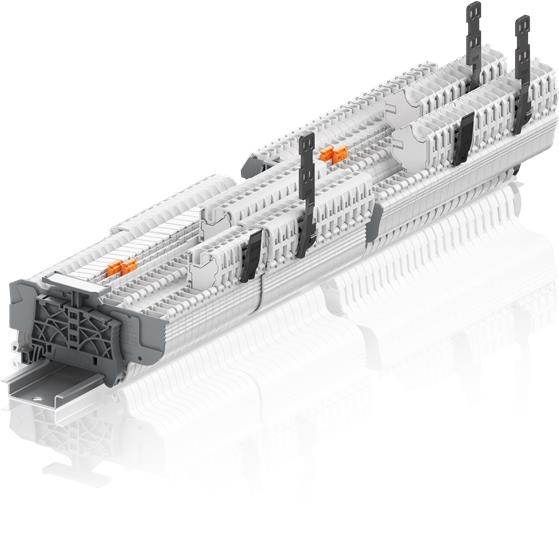

Die steckbaren Reihenklemmen sorgen für eine effiziente Verdrahtung von Anlagen durch das vormontieren von Teilbaugruppen (Kabel und Stecker).

• Anschlussvermögen: von 0,2 bis 2,5 mm² (24 bis 12 AWG)
• Anschlusstechniken: Schraubanschluss, PI-Feder und ADO System^® (IDC)
• Funktionen: Durchgangs-, Doppelstock-, Trenn-, Sicherungs- und steckbare Reihenklemmen
• Kodierstifte zur Unterscheidung verschiedener Stecker
• Verriegelungsvorrichtung zur Sicherung des Steckers auf der Reihenklemme

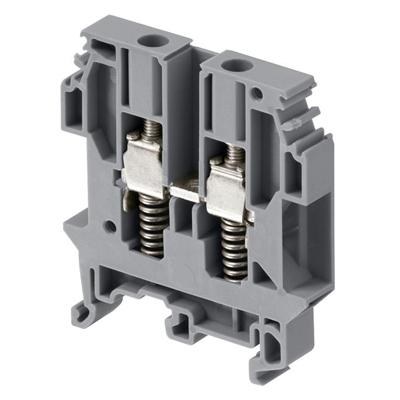

Die federunterstützten Reihenklemmen mit Schraubanschluss gewährleisten eine elektrisch-leitende Verbindung selbst bei versehentlichem Lösen der Schraube.

• Anschlussvermögen von 0,22 bis 10 mm² (22-6 AWG)
• Funktionen: Durchgangs-, Trenn- und Messreihenklemmen
• Seit vielen Jahren zugelassen von zahlreichen nationalen Stromversorgern in Europa, Afrika, Asien
• Robustes Design mit eingeschlossener Feder
• Erfüllt IEC und BS TS5018 Normen
• Universelle Montagefüße

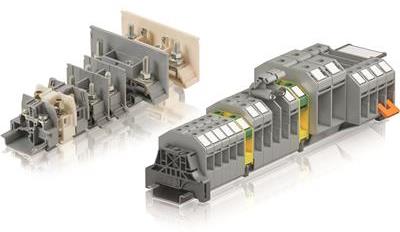

Die Reihenklemmen für Ringkabelschuhe bieten eine sichere Verdrahtung dank der Bolzenanschlusstechnik.

• Anschlussvermögen von 0,5 bis 25 mm² (22 bis 4 AWG)
• Funktionen: Durchgangs-, Prüf-, Trenn- und Schutzleiterreihenklemmen
• In zwei Varianten verfügbar: Offen oder berührungssicher (RGW, Ringkabelschuhe)
• Universelle Montagefüße
• Auch in einem kompakten Design erhältlich (RGW)
• Bolzen und Schrauben auch mit angelsächsischen Maßen

Die Reihenklemmen mit Bolzenanschluss sind für Verbindungen sowie für die Stromverteilung in Anlagen geeignet.

• Anschlussvermögen von 4 bis 120 mm² (10 bis 500 kcmil)
• Anschlusstechniken: Bolzen, Bolzen-Bolzen oder Bolzen-Schraubklemmen
• Kabelschuhanschluss nach NF C 20130 und DIN 46234
• Universelle DIN-Schienen-Montage
• Schutzabdeckung verfügbar

Die Miniaturklemmen haben ein kompaktes Design für Anwendungen mit äußerst begrenztem Platz (Abzweigdosen, Maschinen, Motoren).

• Anschlussvermögen: von 0,2 bis 6 mm² (22 bis 8 AWG)
• Anschlusstechniken: Schraubanschluss, Feder, ADO System^® (IDC)
• Funktionen: Durchgangs-, Schutzleiter-, Trenn- und Sicherungsreihenklemmen

Reihenklemmen für Sensoren und Aktuatoren verringern die Installationskosten in der Prozessautomation.

• Anschlussvermögen: von 0,2 bis 2,5 mm² (24 bis 12 AWG)
• Anschlusstechniken: Schraub, Feder, ADO System^® (IDC)
• Funktionen: 2-, 3- und 4-Leiter-Sensoren, NPN/PNP-Sensoren, Thermoelement
• Querverbinder in verschiedenen Farben für eine schnelle Potentialverteilung
• Universal-Thermoelement-Reihenklemme kompatibel zu allen Typen von Thermoelement-Sensoren

Unsere Installationsklemmen bieten eine ideale Lösung für Verteilerschränke in öffentlichen Gebäuden.

• Mehrstufige Leiteranschlussquerschnitte von 0,2 bis 4 mm² (18 bis 12 AWG) und von 0,2 bis 35 mm² (18 bis 6 AWG) für N-Leiter-Trennklemmen
• Anschlusstechniken: Schraub, Feder
• Funktionen: Durchgangs-, Neutralleiter-, Neutralleiter-Trenn- und Schutzleiterreihenklemmen
• Neutralleiterschiene kompatibel mit einigen Reihenklemmen
• DIN 43880 konform

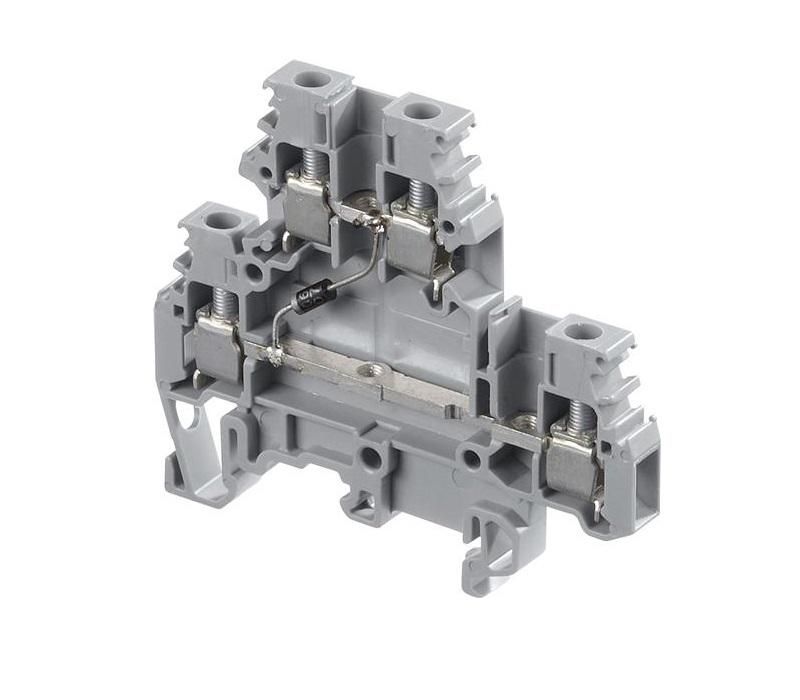

Die Bauelementeträger ermöglichen den Anschluss von elektronischen Komponenten in Schaltkreisen.

• Anschlussvermögen: von 0,2 bis 4 mm² (22 bis 12 AWG)
• Anschlusstechniken: Schraubanschluss, Federanschluss, ADO System^® (IDC)
• Funktionen: einfache oder mit Dioden, Widerständen, Überspannungsableiter oder LED-Anzeigen ausgestattete Reihenklemmen

ABBs großes Sortiment an Verteilerklemmen ist bestens geeignet für alle Stromverteilungsanwendungen.

• Anschlussvermögen bis 185 mm² (350 Kcmil)
• Funktionsbereich Modularer Klemmen, Funktionen: ein Pol, drei bis vier Pole, max. 11 Ausgänge
• Funktionsbereich Reihenklemmen: 2 bis 10 Pole, max. 20 Ausgänge

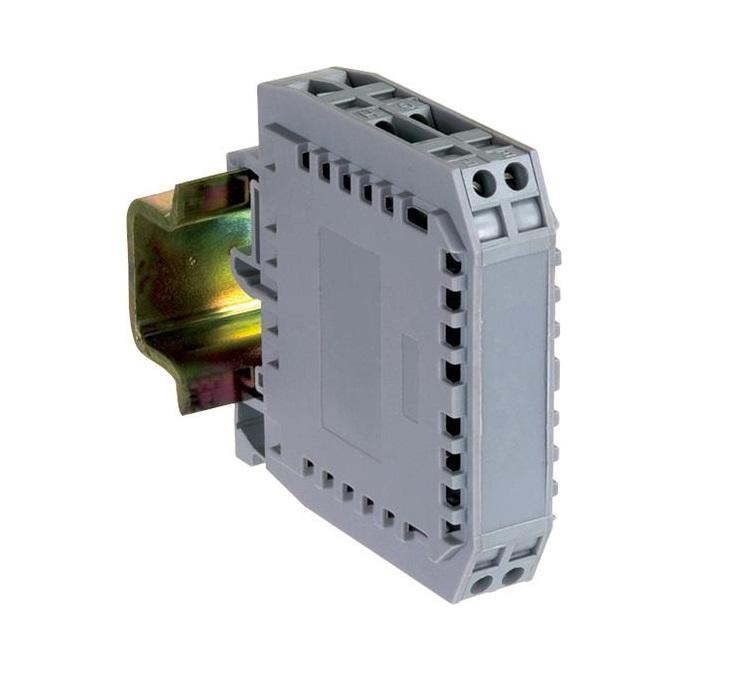

Die ABB Leergehäuse können sowohl auf die DIN-Schiene, als auch auf Leiterplatten montiert werden.

• Geschlossenes Gehäuse in verschiedenen Breiten (9, 11,5, 18 und 22,5 mm)
• Geschlossene Module bieten bis zu 18 Anschlussstellen
• Offene Gehäuse: Variable Leiterplattenlänge von 60 bis 500 mm
• Reihenklemmen mit der Brandschutzklassifizierung V0
• Universelle Montagefüße
